设备介绍：设备用于玻璃球面透镜胶合的自动定芯，人工上下料，采用透射式偏芯仪光路，归零镜片光芯位置比较法，用精密机械加视觉定位，自动调整待定芯镜片组的光芯与归零镜片组光芯位置重合，并UV固化完成定芯。
仪器特点：
（1）采用台湾精密模组配上运动控制卡，可使镜片对位移动更加精准，移动细分精度达1微米。
（2）自研透射式偏芯仪光路，可对一些非常规镜片组进光路治具优化，从而实现自动定芯。
（3）采用优化视觉定位算法，更加精准算出十字光标中心根据位置。
（4）设备自带镜片外径测试仪，对待定芯镜片做外径测试，测出与归零镜片外径差异，并通过算法对定芯位置进行实时补偿，大大提高定芯精度。
（5）机台采用电脑软件可视化操作，预设多项品质管控条件和调试工具。方便机台人员对机台的调试。
设备参数：
仪器型号 JH-BL01
适用焦距 f′=正负3-200mm
镜片直径范围
3mm - 60mm
下镜片定位面 球面，平面
综合定芯精度 ≥30秒
亚斯精度 0.5
定芯效率 250UPH (1030K胶水）
上下料方式 人工单颗

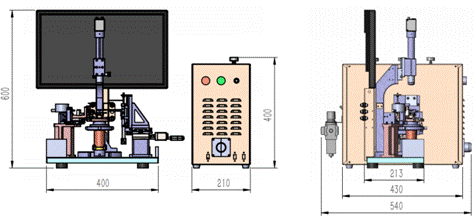

主机台尺寸
550*210*620mm
电源箱子尺寸
430*210*360mm
主机重量
35KG
用气要求： 0.6～0.8MPa
用电要求：
220v/50HZ
|
